夏天到了给路由器加装散热器吧

在天气转热之后，许多用户在上网时开始发现，常常有网络速度莫名其妙就大幅下降甚至不时发生断网的情况。这个时候人们通常会怀疑是电脑中病毒或者网络本身有问题，但从这些角度去解决问题却往往得不到满意的结果。那么这个时候，或许你就应该关注一下路由器的散热问题了。

需求：防止温度过高死机  路由器需要加强散热

现在路由器的性能越来越高，但这也使得路由器内的处理器等元件频率呈现上升趋势，高性能路由器已经有采用频率在400MHz以上处理器的。虽然和计
算机系统相比，这样的频率带来的发热量并不算大。但普通路由器根本没有任何散热措施，全部元件都拥挤在一个狭小的空间里，并且常常被放在空气不流动的角
落。因此环境温度一旦上升，路由器内部元件就很可能因为过热而出现问题，从而导致路由器死机，造成网络故障。为了防止这类现象的发生，给路由器做好散热工
作显然是必不可少的。

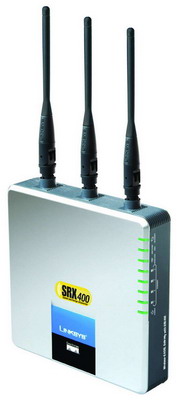

图1：即便是新型路由器，对散热也不够重视









实战：简单几步，给路由器加装散热器

STEP1 打开路由器

首先要做的当然是将路由器拆卸开来，需要注意的是，用户自行拆卸路由器，也就意味着产品失去了质保，因此用户最好谨慎从事。在路由器背部找到螺丝，
拆下即可。有的螺丝会隐藏在质保标签之下，有的还会隐藏在圆形的垫脚下面，所以用户最好能仔细找一下，确认所有的螺丝都被拆下。

在拆下螺丝后，路由器还不能直接打开，因为在其边缘处还有许多的塑料卡扣。可以沿着边缘小心地将外壳拆开，只要不是纯粹的暴力拆卸，这些塑料卡扣都不会损坏，路由器最后也能恢复原样。

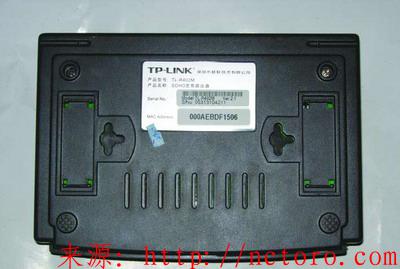

图2：拆卸路由器时，注意标签和垫脚下是否有螺丝



STEP2 观察确认哪些元件需要散热

拆开后可以看到，路由器的主体就是一块密布元件的PCB板，现在需要做的，就是找出这些元件中的发热大户。处理器自然是首当其冲的了，而路由器中的
处理器也非常好鉴别，PCB上面积最大的一块芯片，肯定就是处理器，这就是需要做好散热的重点。其次就是供电电路，这部分的发热也比较可观。

除了处理器和供电电路，路由器内部的闪存、缓存芯片、网络变压器等，发热很小，没有必要特意为其加强散热。当然如果能为其做好散热，路由器的稳定性也能得到更大的保证。

此外，有不少用户使用的是无线路由器，这类产品中可能还会有单独的数据交换芯片，这也是需要做好散热的，这块芯片比较好找，一般在主处理器附近，形状也以正方形居多。至于无线路由器中的无线收发模块，就是那些有金属屏蔽层的模块，完全不用担心其散热。

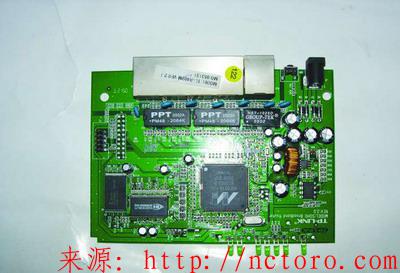

图3：一款使用量非常大的低端路由器内部

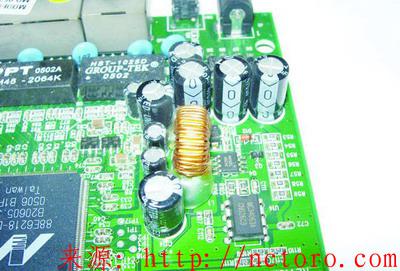

图4：供电电路的发热量也较大

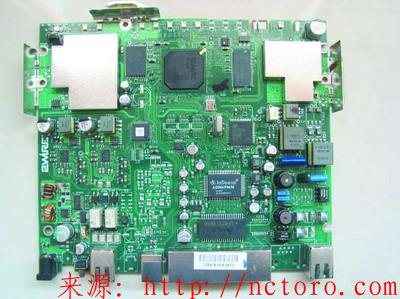

图5：无线路由器的构造要复杂许多



合理选择出风口

在设置路由器侧面的出风口之前，先仔细观察一下PCB板上哪些部位还需要散热，比如供电模块，缓存等，然后将出风口开在对应的方向，这样从风扇吹出
的气流就会通过这些区域，形成一个风道为元件散热。如果用户对元件的作用不清楚，可以选择将路由器的侧面全开上洞，这样一来所有的元件都能得到散热。

STEP3 安装散热片

确定了需要散热的元件后，接着的工作就是安装散热片了。这种小型散热片可以在电脑城购买成品，各种规格都有，单个的价格在2元以内。也可以利用废旧
散热器自行DIY，这样就完全不用花钱，笔者的办法就是将一个旧显卡的散热器切割开来，做成一个个小的散热片。在安装散热片前，要试一下其高度，有的散热
片比较高，安装后路由器可能无法回复原状，可以用锯子锯一截下来。

将散热片安装到元件上时，需要使用到硅胶，一定要注意是“硅胶”而不是“硅脂”，前者在干后有粘性，而后者没有。购买时可以向商家询问清楚。

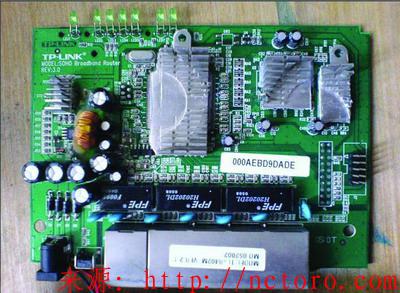

图6：可以利用废旧散热器进行改造





STEP4 在路由器外壳上打孔，准备安装风扇

接下来就是安装风扇，这一步并不是必须的。有的家庭里，路由器一天只开几个小时，这样短的时间里，即便是盛夏，安装有散热片的路由器也能很好工作。
但有的用户习惯24小时挂机下载，路由器始终处于高负荷的工作状态。这种情况下，为路由器增加一个风扇来对抗高温就很有必要了。

首先选择安装风扇的部位，一般是路由器的上面板，以保证风扇吹出的风能到达PCB板上元件密布的一面。先在安装风扇的部位打上几个孔，用手持的尖锥
就可完成，孔的大小和孔距可以灵活掌握，如果不嫌难看，也可以在面板上挖出一个大洞，这样散热效果会更好，而且最终成品的噪音也会小很多。

钻好通风孔后，将风扇拿到上面试着放一下，记下风扇安装螺丝的位置，然后开始打四个安装孔。记住这个孔一定要打小一点，甚至有一点印记即可，之后在
安装风扇时，直接使用尖螺丝钻下去即可固定。当然这只限于采用塑料外壳的路由器。如果路由器是金属外壳的，就得再加上螺帽来固定了。

安装完风扇后记得检查一下，防止下方突出的螺丝接触到路由器的PCB板，如果有多余的，可以用锉刀去掉。同时记得给风扇加上一个罩子，否则扇页就这样裸露在外，不小心碰到工作中的风扇很容易给人造成伤害。

接下来需要解决风扇取电的问题，这时我们再回到路由器的PCB板上来，可以看到在电源接口的背面，会有三个触点，一般来说，后方一个点是正极，接上
风扇的红线。侧面的一个点负极，接上风扇的黑线。由于不同厂家的设计不同，用户在接线前可以插上电源万用表测试一下。路由器的工作电压非常低，测试中不会
有任何危险。

安装风扇只解决了一个进风的问题，还必须解决出风的问题，可以在路由器的侧面打上许多小孔，笔者手中这款路由器的侧面正好有些孔，不过孔径都很小，考虑到风扇的进风量很大，所以直接用尖锥将这些孔扩大。

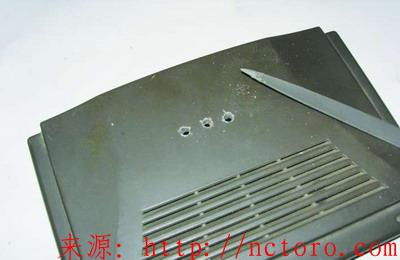

图7：塑料外壳的路由器可以使用尖锥打孔

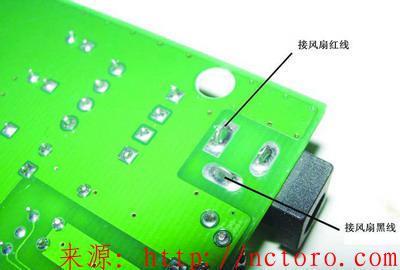

图8：风扇电源线的接法

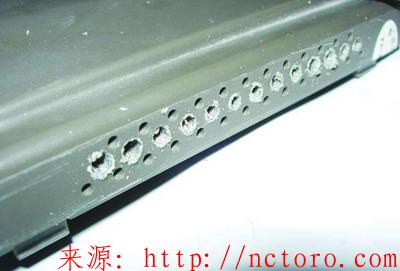

图9：出风口绝对不能忽视



STEP5 重新组装路由器

在所有的工作完成之后，再注意将一些钻出的孔修饰一下，去掉一些塑料残屑，就可以重新组装路由器了。动手过程中尽量轻一点，以免经过改造的路由器外壳发生形变，同时要时刻注意安装的散热片和风扇等，和路由器内部元件是否有冲突。

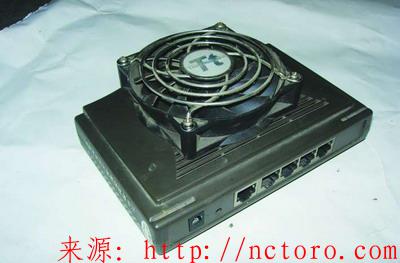

图10：重新组装好的路由器，记得一定要加风扇罩

风险提示：散热风扇取电是改造关键

经过这个改造后，路由器的散热能力大大提高，即便在高温下长时间工作也能保持稳定。整个改造过程唯一的难点在于风扇的取电，不过虽然大部分路由器的
内部设计各异，但在电源接口上，大多采用的是文中图片上的方式，因此读者可以放心按照文中所说的方法进行接线。即便是正负极接反了，也只会导致风扇旋转方
向改变而已，对路由器本身并不会造成影响。不过需要注意一点，绝不能将三个接线点之间进行连接，这很可能造成短路，最终导致路由器损坏。最后，还是建议采
用比较稳妥的办法，即将路由器的PCB板取下来，接上电源后用万用表测量一下三个点来确定正负极。
