教你自制老少皆宜的高增益定向天线

经常在家烦恼无线信号怎么那么差，到另一个房间就搜不到信号了。下面收集了几个方法改善你的无线信号。



对于DIYer来说，这个问题很简单，在我们日常生活中就有很多日用品来作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我就作一回技术宅，用家庭里面最常见的物品，DIY几个简单易学、老少皆宜的无线路由器高增益定向天线，有条件的可以来跟我来一起做！

【材料工具】

材料：

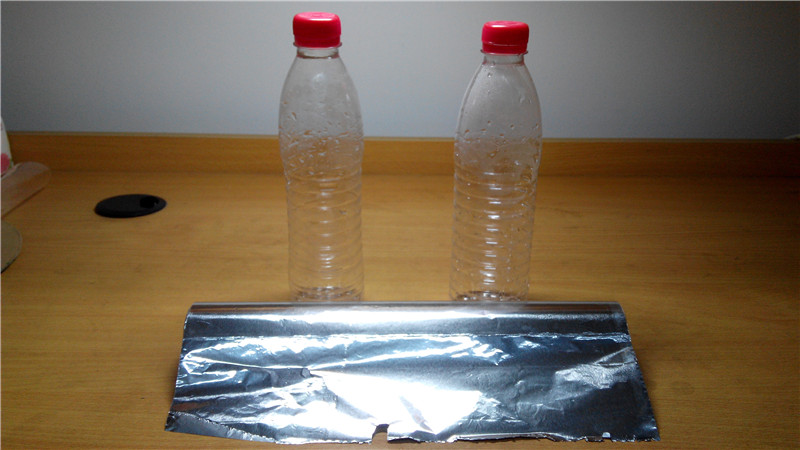

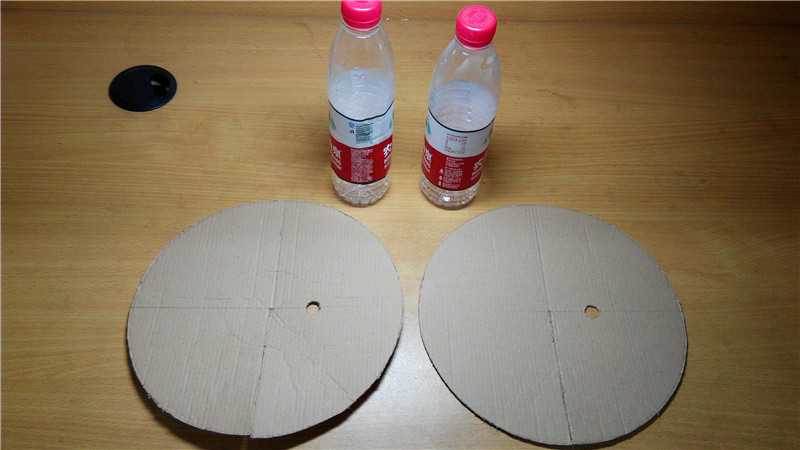

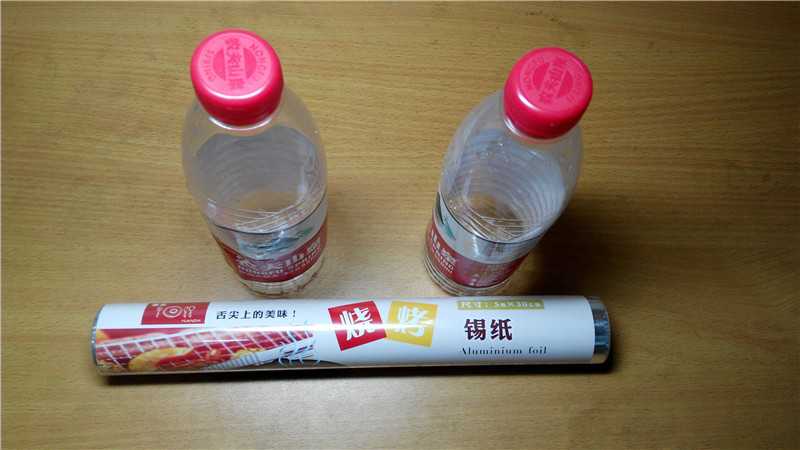

矿泉水瓶、硬纸片、废纸篓、铝箔；







. b" i" D S0 p: P Q

工具：

美工刀、剪刀、圆规、尺子、铅笔、胶带等。

【制作过程】

【筒状天线】

    要制作这样的筒状天线可用的材料很多，最常见的有易拉罐、奶粉桶等，在这里我们选用矿泉水瓶然后包裹上铝箔来制作！

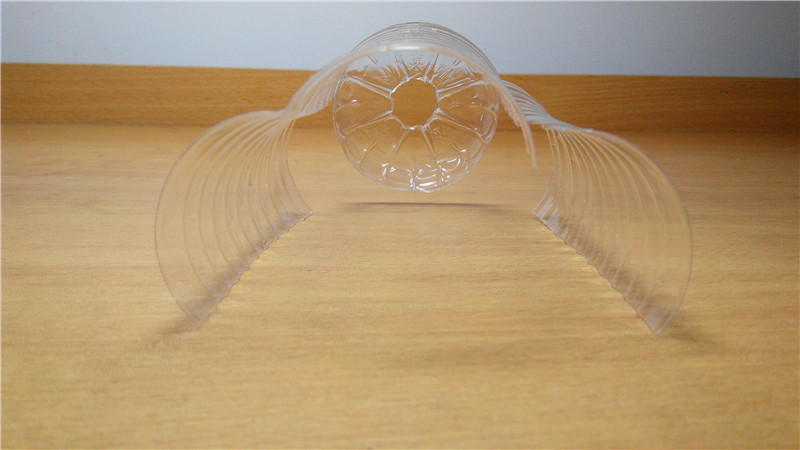

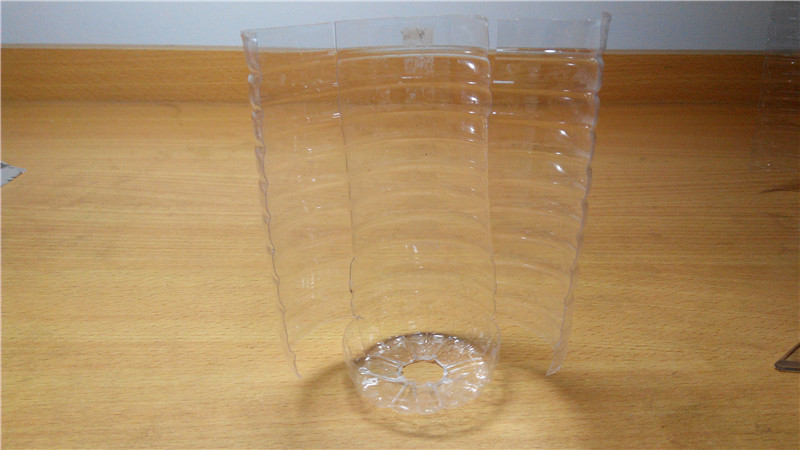

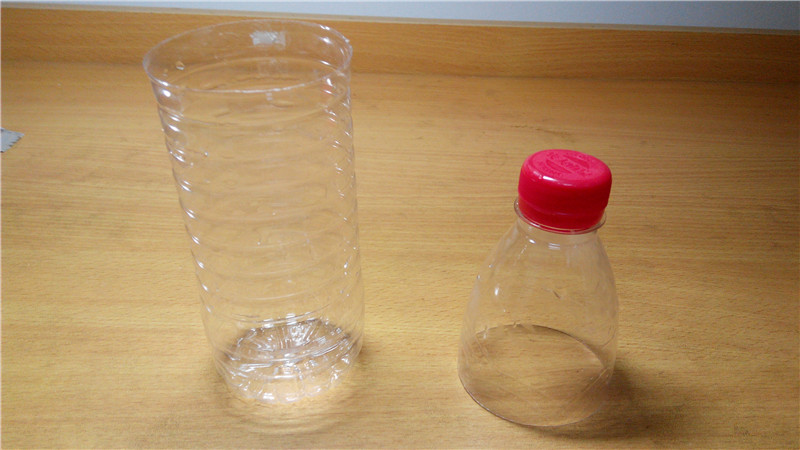

    将矿泉水瓶从中间剪开，将瓶底部分剪成如图所示的形状，要确保剪开的左右两圆弧对称。然后在瓶底根据无线路由器原有天线的粗细来开孔，要确保孔的位置居中，既不能太大也不能太小，以刚套入路由天线为宜。





; e3 j4 S7 I0 Y+ ~/ E$ k

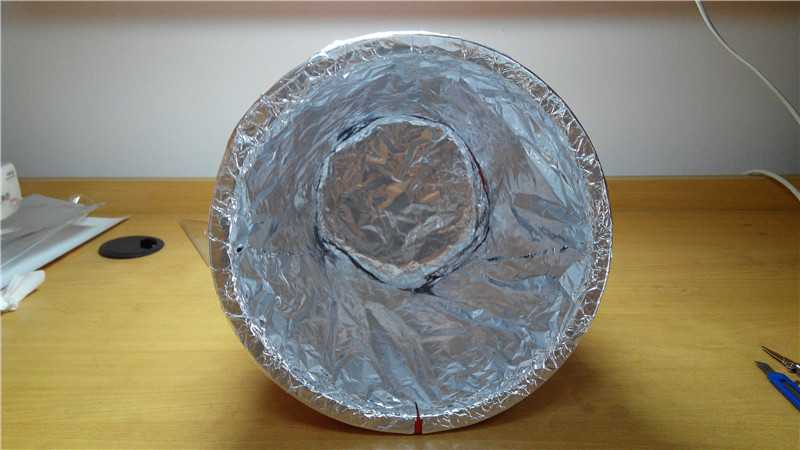

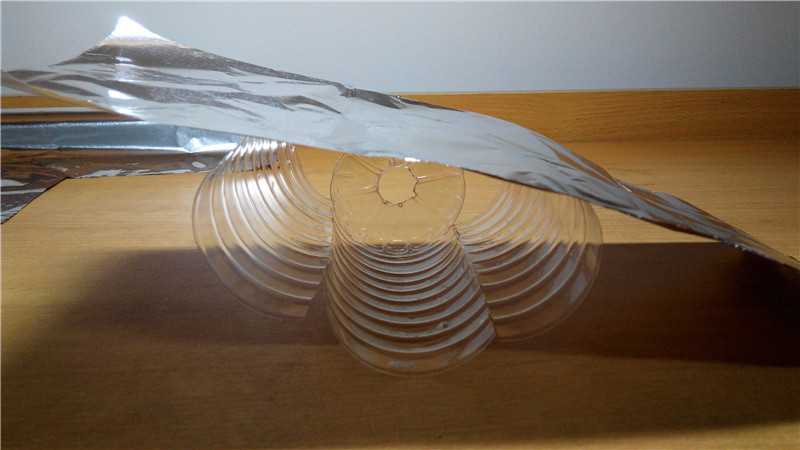

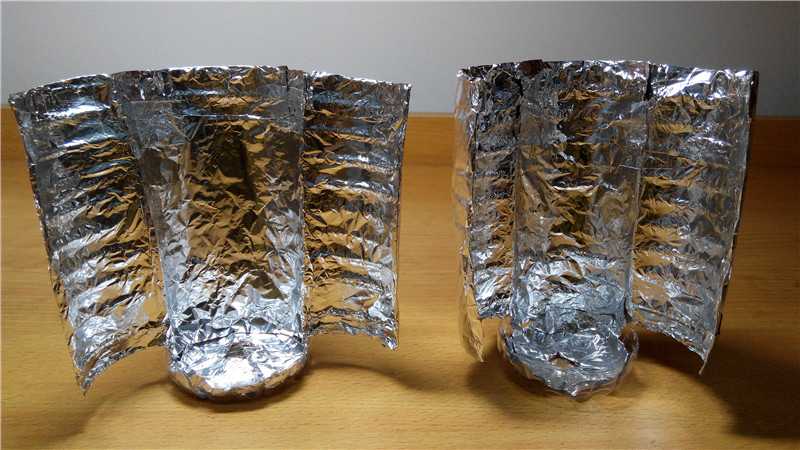

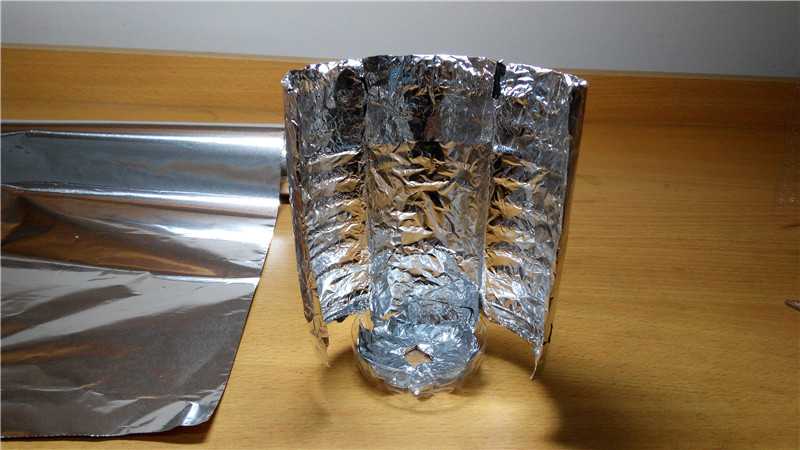

    剪成型以后，铝箔开始派上用场，用铝箔将剪好的瓶身完全覆盖，要确保瓶子的形状不变，完成后的天线如图。







  o& c9 5 Z% y% ( u6 N9 s  R6 J+ O

' x u! m' t6 U+ I2 I7 a
【碟形天线】

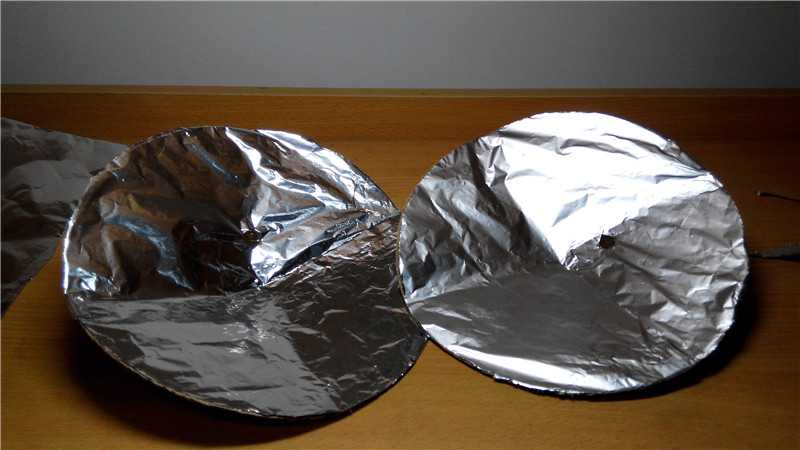

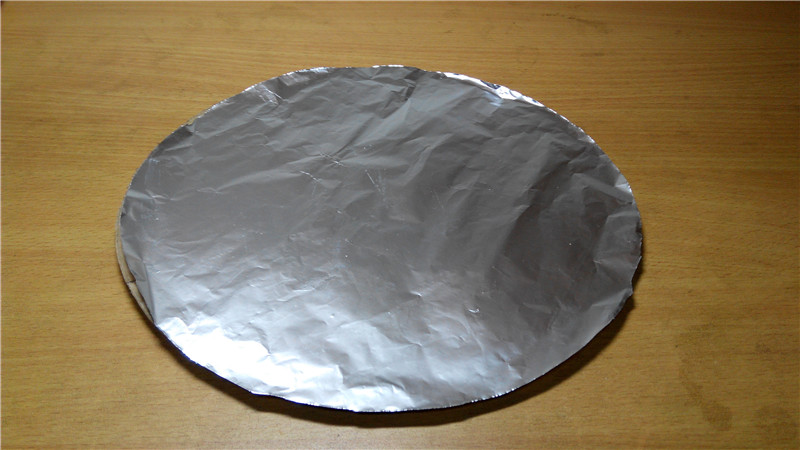

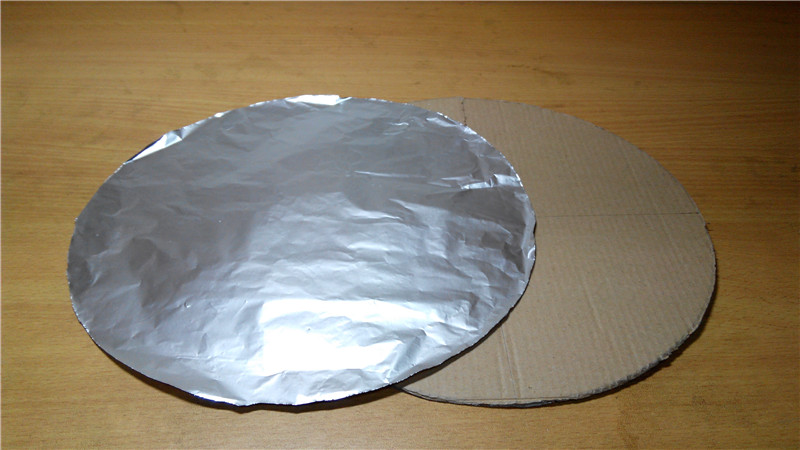

    将硬纸片和铝箔剪成圆形，大小随意（越大效果越好）。然后将铝箔盖到硬纸片上，沿着半径方向剪一条缺口，方便折成碟形。



5 I( N4 W1 v- r- m  [

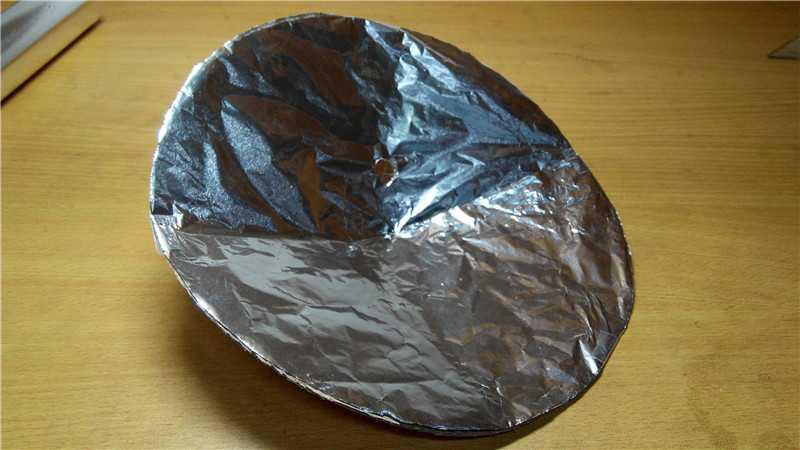

    沿着半径方向的缺口将其折成碟形，折好后在中点附近开一圆孔以方便路由器的天线插入固定，完成后碟形天线制作完毕。







【喇叭形天线】

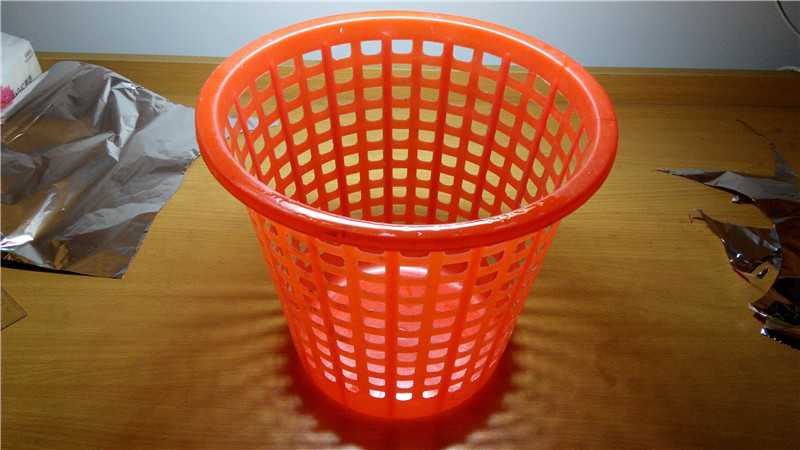

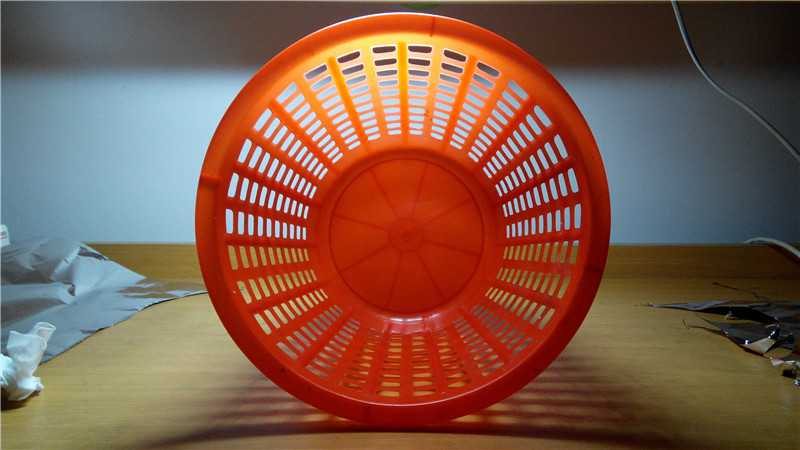

喇叭形天线的制作比较简单，除了用硬纸来折以外，还有个家家都有的材料，那就是废纸篓了。

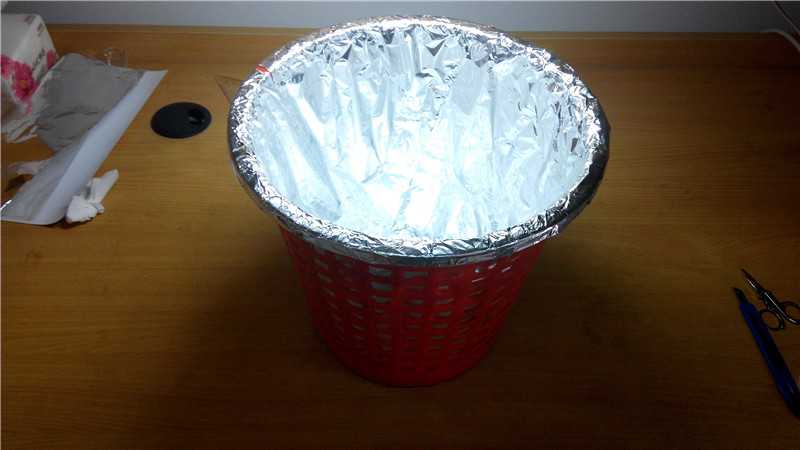

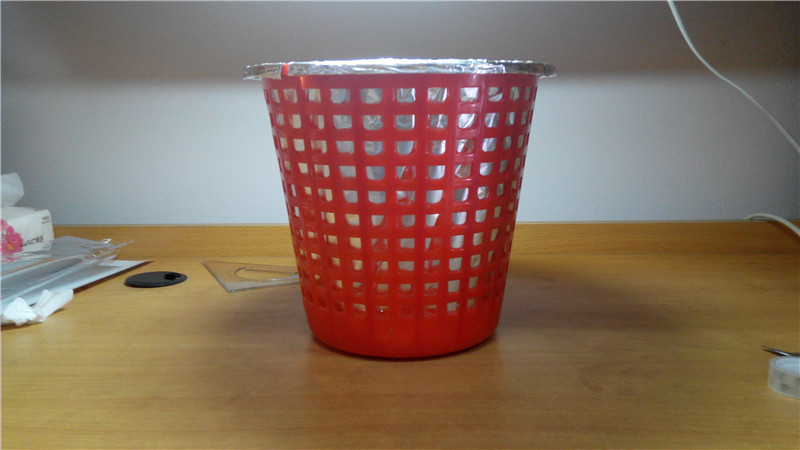

制作方法也很简单，用铝箔把废纸篓的内壁完全覆盖即可。



. : p3 G/ K8 M, w; u; T/ j





【效果测试】

【筒状天线】

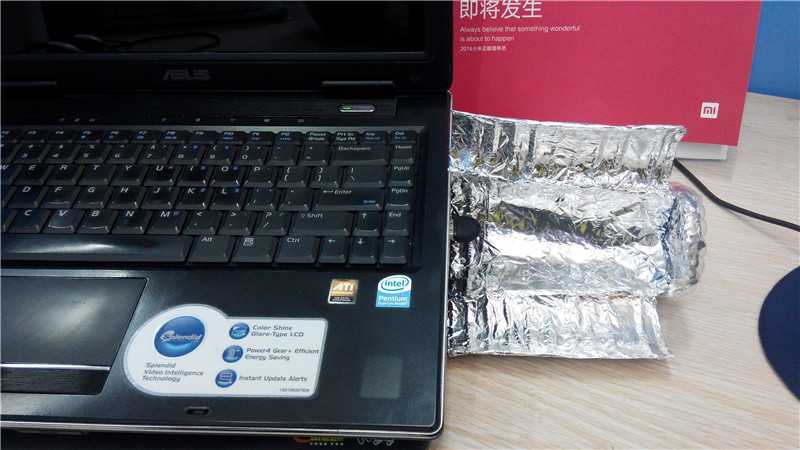

    在用无线路由器测试之前我用360WIFI测试了一下“筒状天线”，效果还是很明显的，在室内同一位置测试信号强度明显增强。

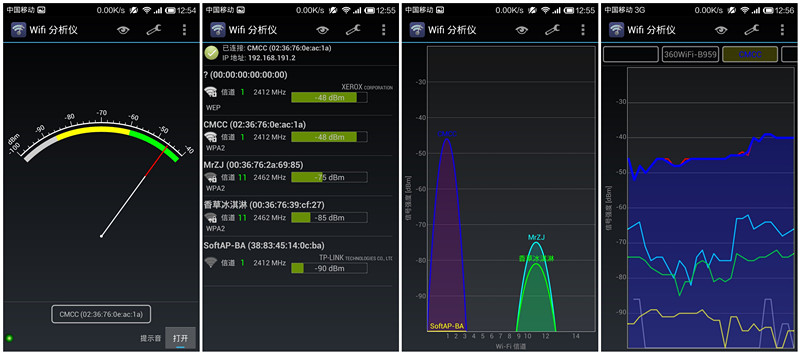

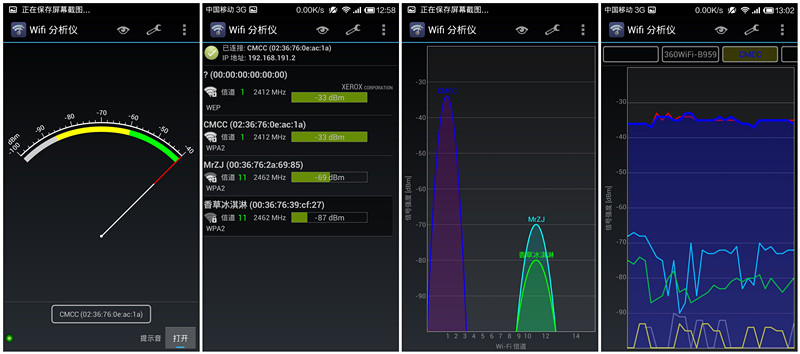

手机端用WIFI分析仪测试的信号强度对比：

（注：CMCC为恶搞的WIFI名称）



/ e' K( F9 w0 H9 t

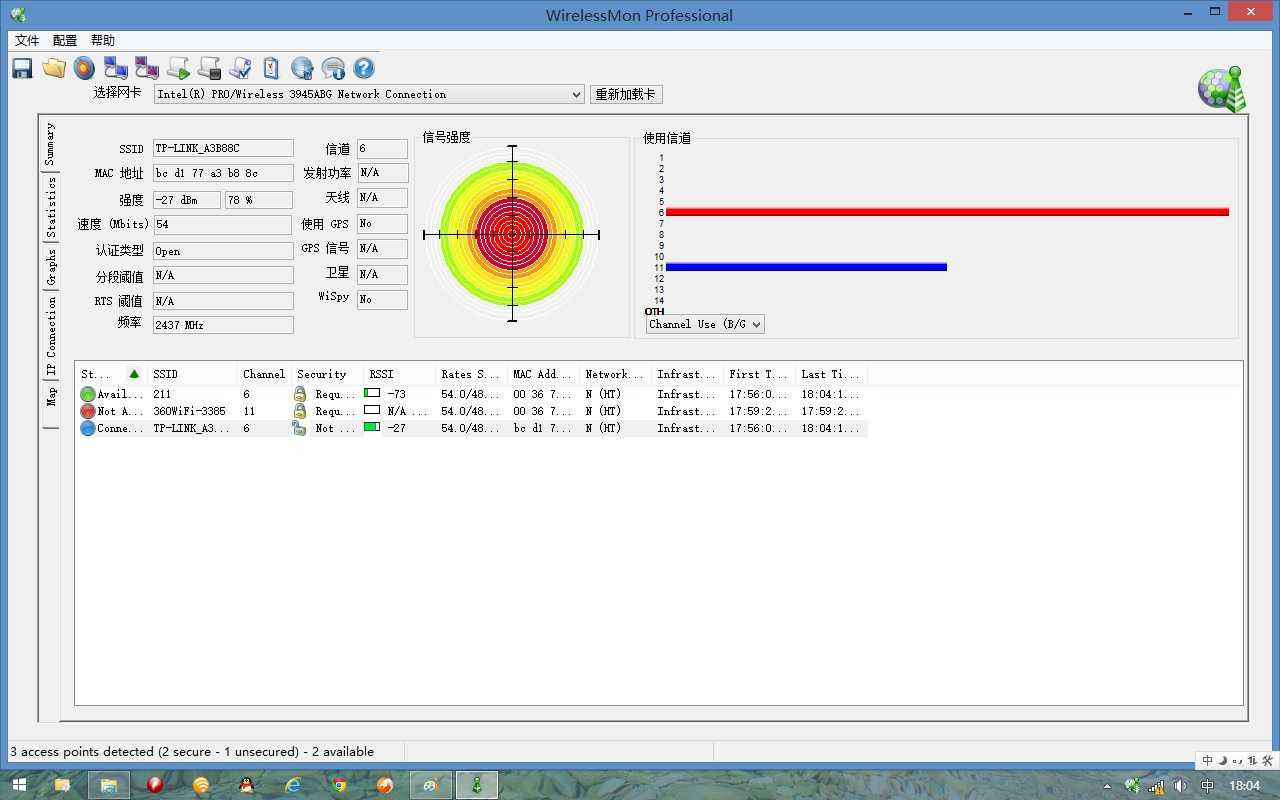

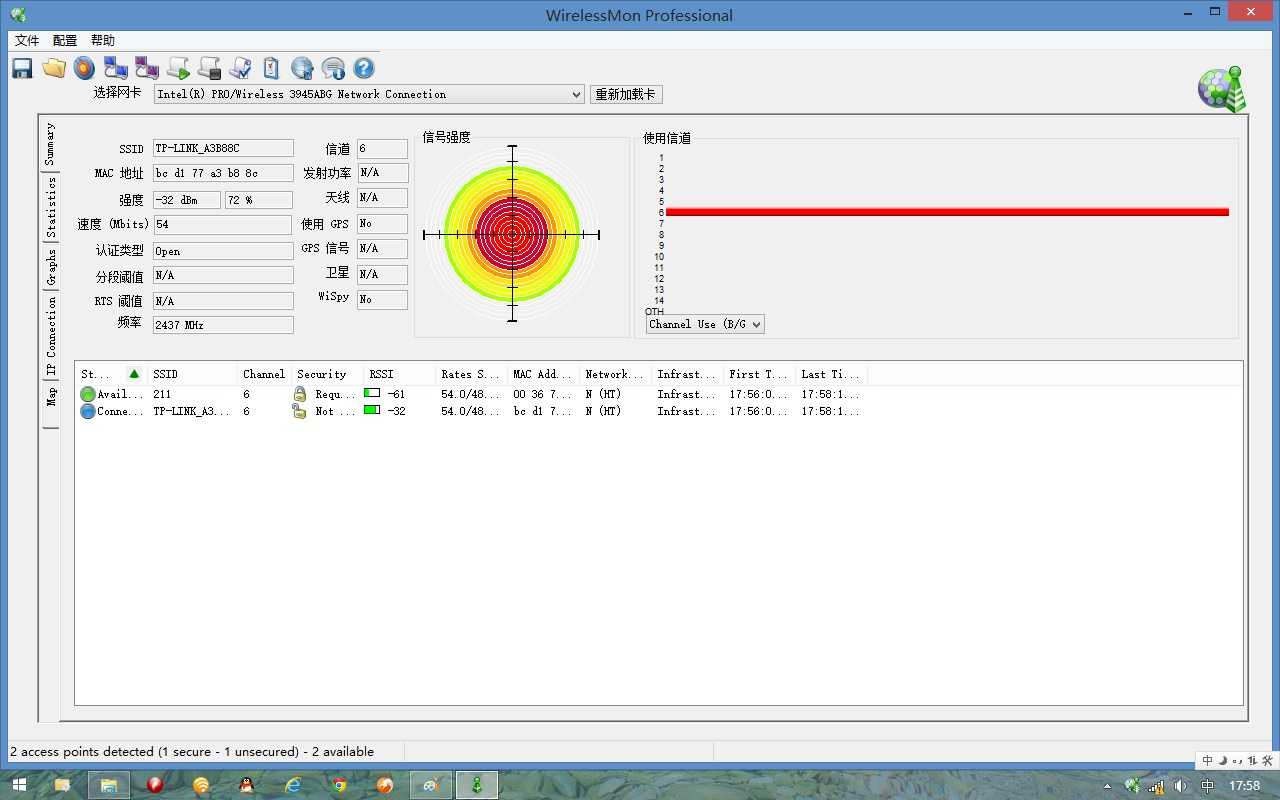

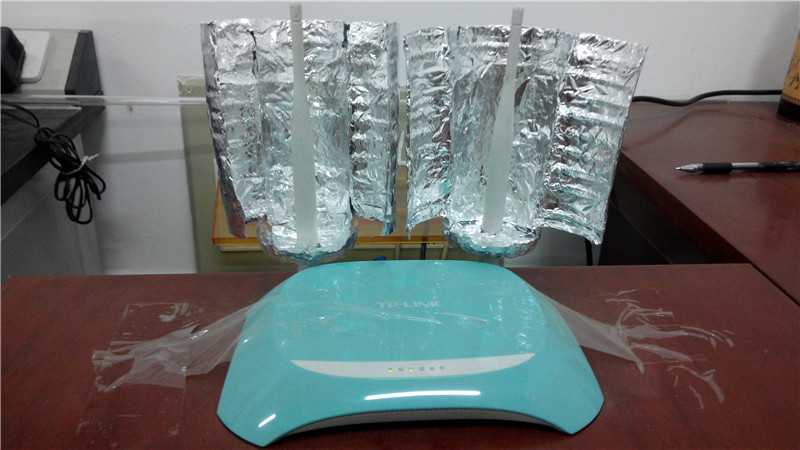

    下面开始用无线路由器测试，无线路由器安装好“筒状天线”后如图，为了减少信号检测软件的误差，特选用PC端WirelessMon专业版来进行测试。无线路由器选用TP-LINK TL-WR842N，无线路由器在20多平方米的房间一角，测试地点在正对路由器的房间另一角。



l, B/ |$ D) D) ( O$ , e

未装天线时的信号强度为-36dBm（67%），当安装天线后信号强度变为-32dBm(72%)，信号增强5%左右。

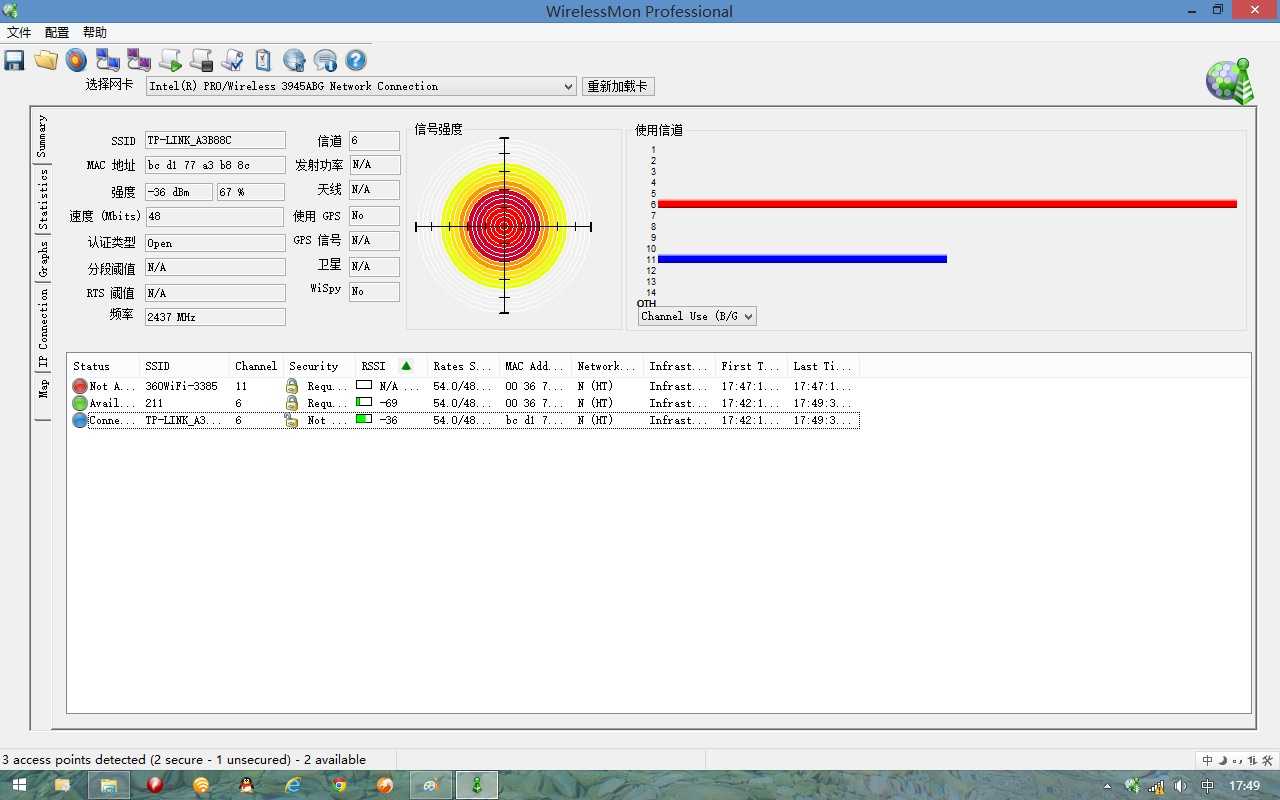

▶安装天线前◀

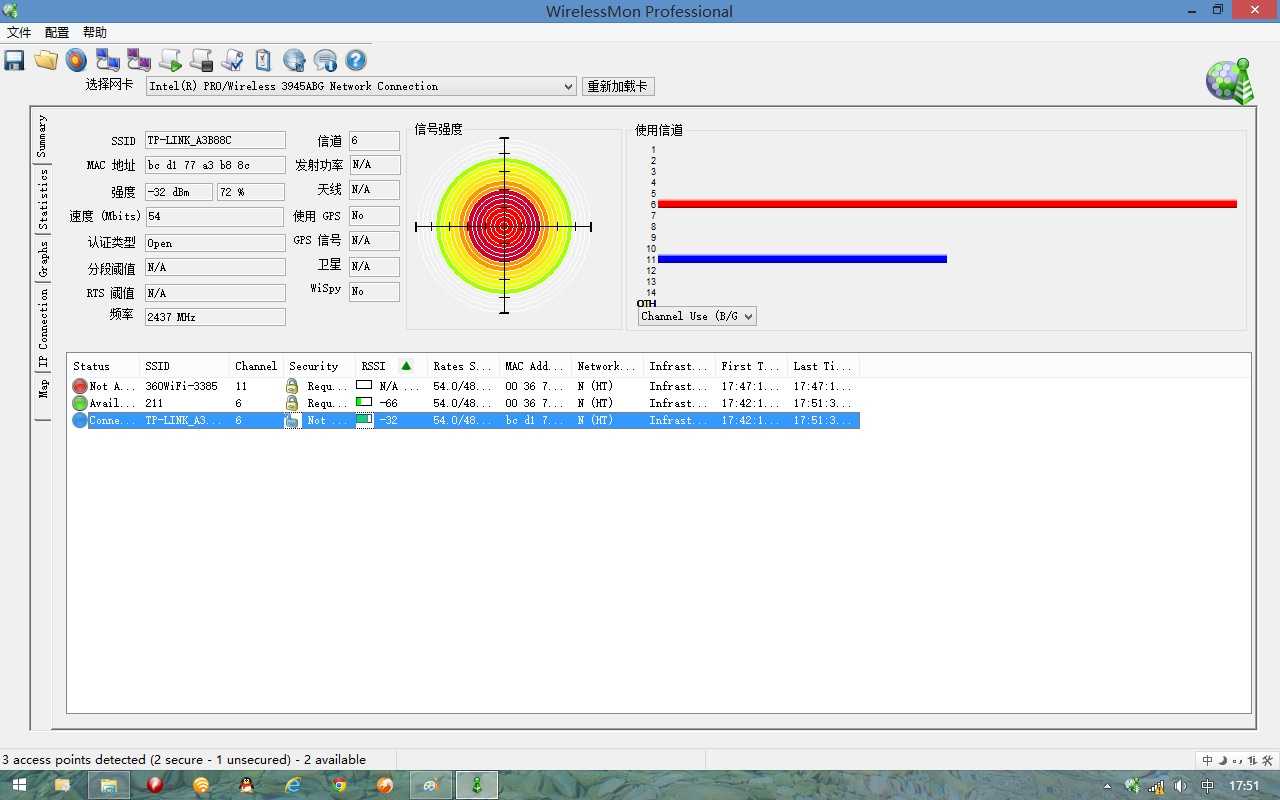

▶安装天线后◀

【碟形天线】

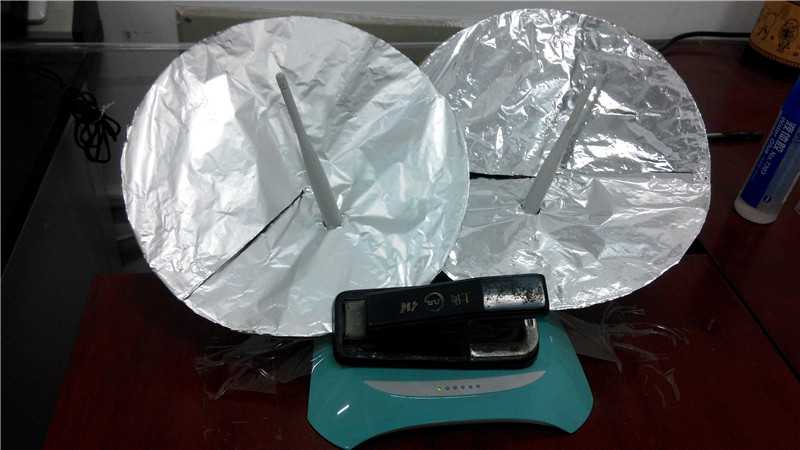

    无线路由器安装好“碟形天线”后如图，同样选用PC端WirelessMon专业版来进行测试。无线路由器选用TP-LINK TL-WR842N，无线路由器在20多平方米的房间一角，测试地点在正对路由器的房间另一角。



    当安装天线后信号强度变为-32dBm(72%)，信号增强同样为5%左右。由于原来的无线路由器是双天线，因此在固定“碟形天线”时遇到困难，导致焦点位置不是很准确，虽然信号强度有所增强，但增强幅度不是很大！



, b8 T2 ^$ G+ f+ N

▶安装天线后◀

【喇叭形天线】

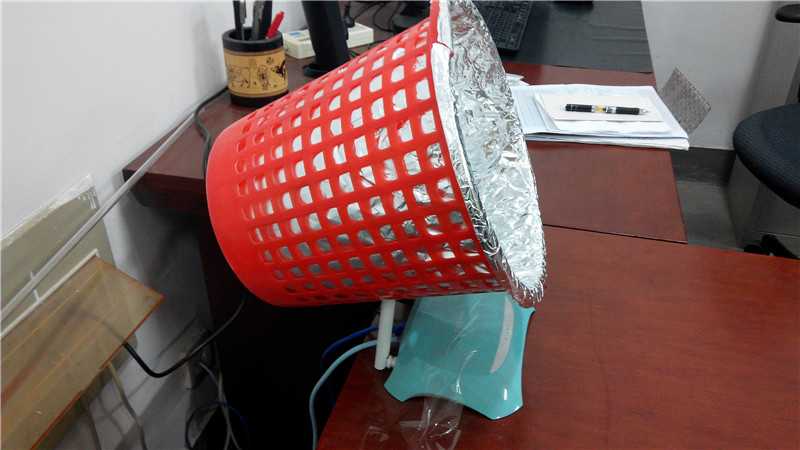

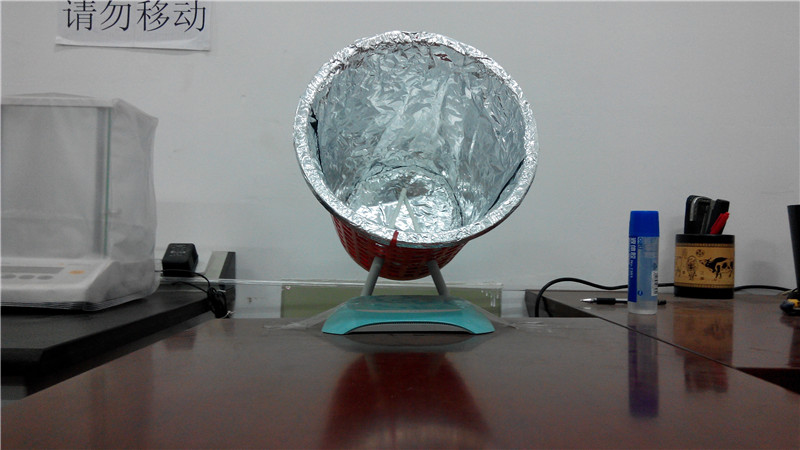

    无线路由器安装好“喇叭形天线”后如图（很霸气的感觉，有莫有？！），同样选用PC端WirelessMon专业版来进行测试。无线路由器选用TP-LINK TL-WR842N，无线路由器在20多平方米的房间一角，测试地点在正对路由器的房间另一角。



" s. ] |0 J& ?  t n



5 v1 L, f5 e- P; u b, A/ G0 v) D" 1 j

    当安装天线后信号强度变为-27dBm(78%)，信号增强11%左右，在三个天线中增幅最大。信号增强那么多可能与它的个头有关，另外，如果将路由器的两根原有天线都装在“喇叭形天线”中，信号增幅会更大！



▶安装天线后◀

后记：



    这些天线的原理都是让圆弧状的内表面反射无线电波，将分散的信号集中到一个方向，增加强了天线发射信号的能力。为了使信号增幅最大，必须要根据圆弧面的形状来确定出一个焦点，在该焦点处放置天线，能使信号增幅最大。由于我们在制作圆弧面时，一般都不是很标准，所以计算起焦点的位置来也比较麻烦，一般通过预估的方法来确定其位置。
