简单无线路由器改造

楼与楼之间无线路由信号不好，在网上找到的简单改造无线路由器。

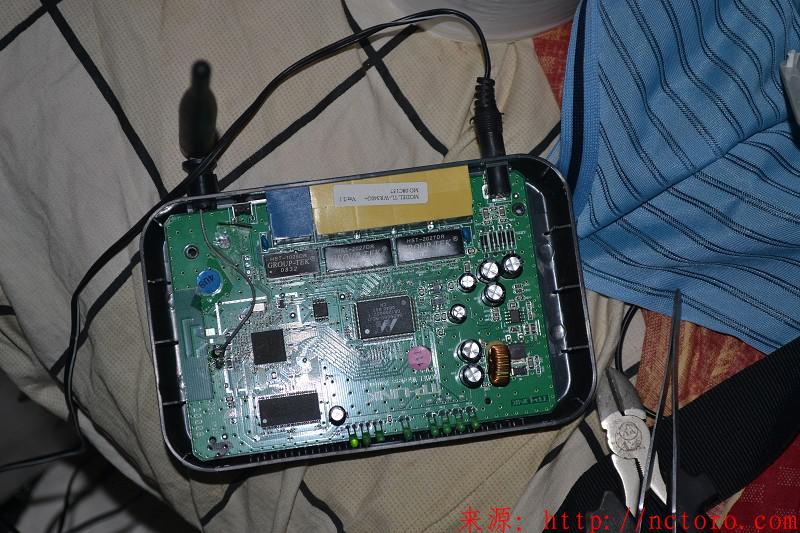

    因为朋友家和我家离的距离比较近但是中间有栋楼房阻挡，所以无线讯号不是很好。原来的时候用340G+放在窗户外面还能勉强收到讯号，最近半个月讯号很差，我猜是路由使用年头多了，原件老化了。这个是340G+的路由：



于是前两天从某商城买了一台mw305r据说是穿墙王，小小改装了一下。先拆外壳，这个就不用说了，因为305r没有螺丝，全是卡扣所以用塑料慢慢撬开就行。

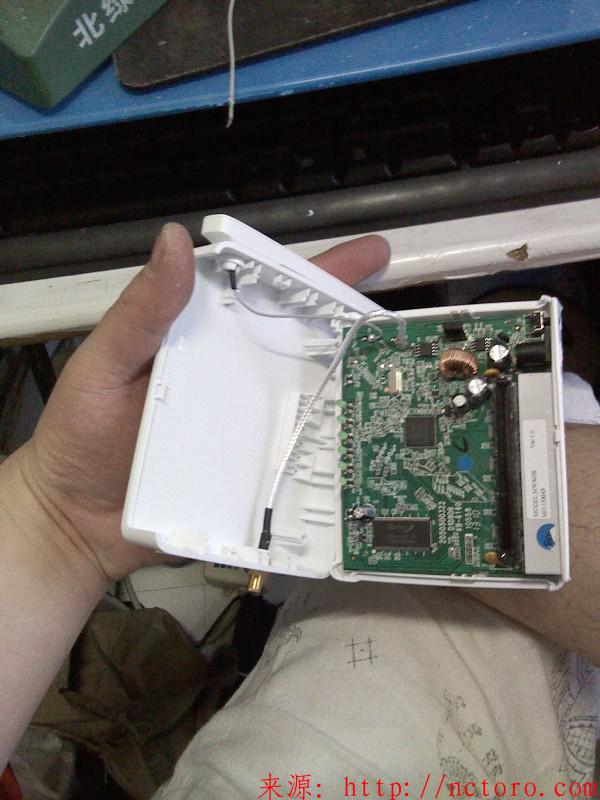

首先是破坏路由器主板上原装天线的焊点，将准备改装的sma延长线焊接到mw305r的主板上，并引出sma插座：

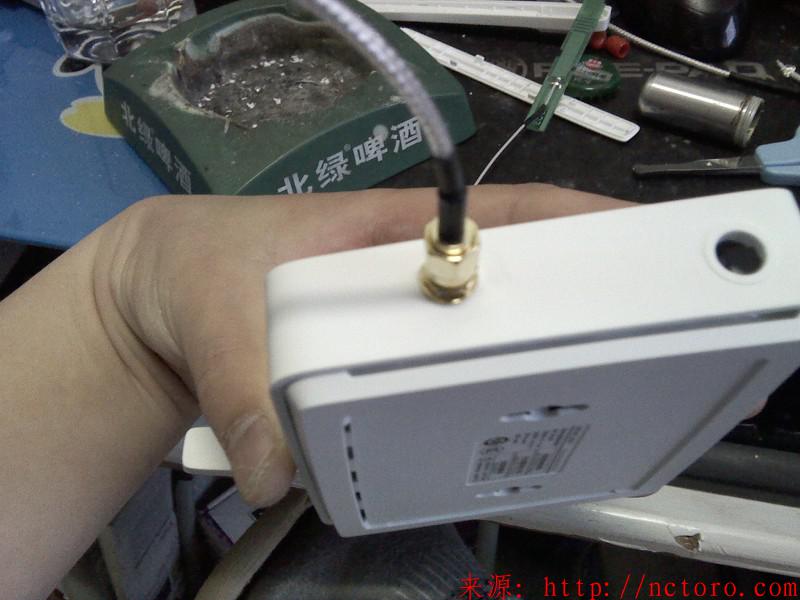

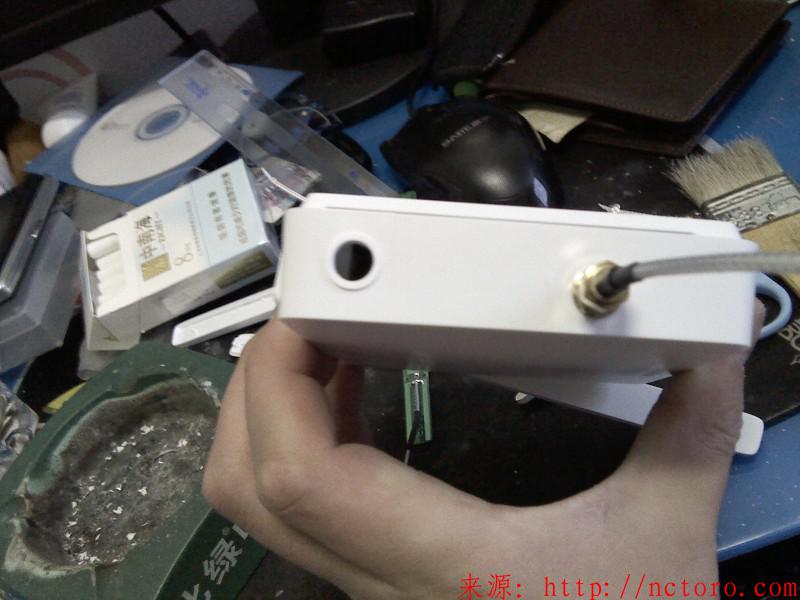

这是焊接好之后的样子。

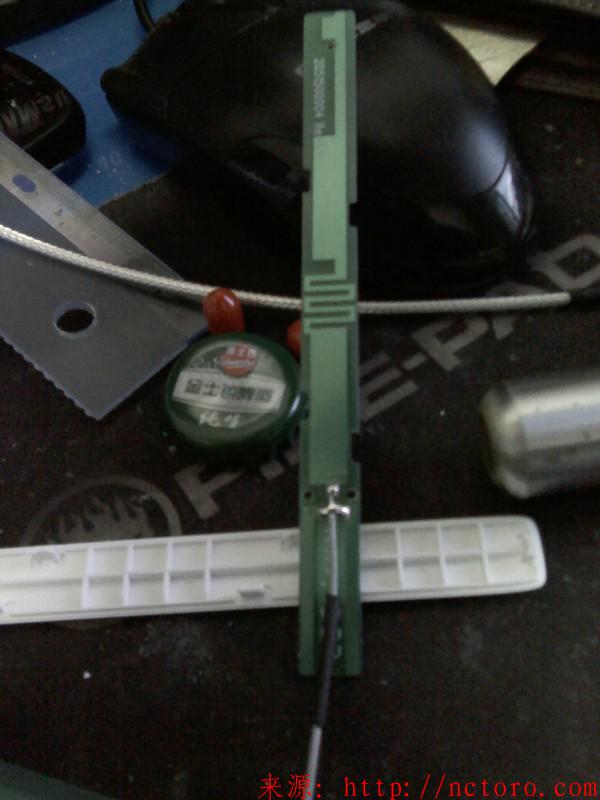

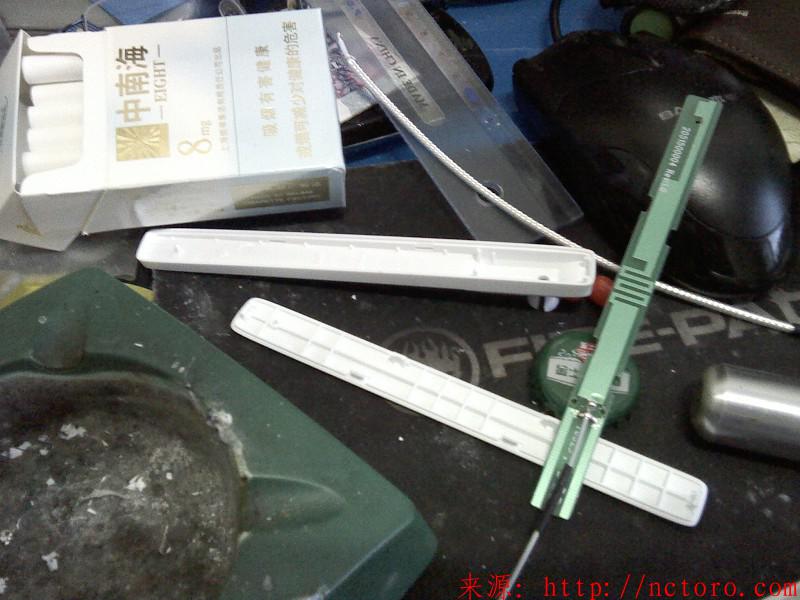

再上mw305r的天线：

看到外壳是无螺丝设计，所以直接用塑料拆机棒撬开就行。原装的焊点很饱满。看起来类似于富兰克林天线，但是富兰克林天线的焊点部分有一侧是连接的。不像这个，振子和下部是没有连接，一端直接焊在下部的II型铜片上了。
水星的天线焊的真好，再赞一个。

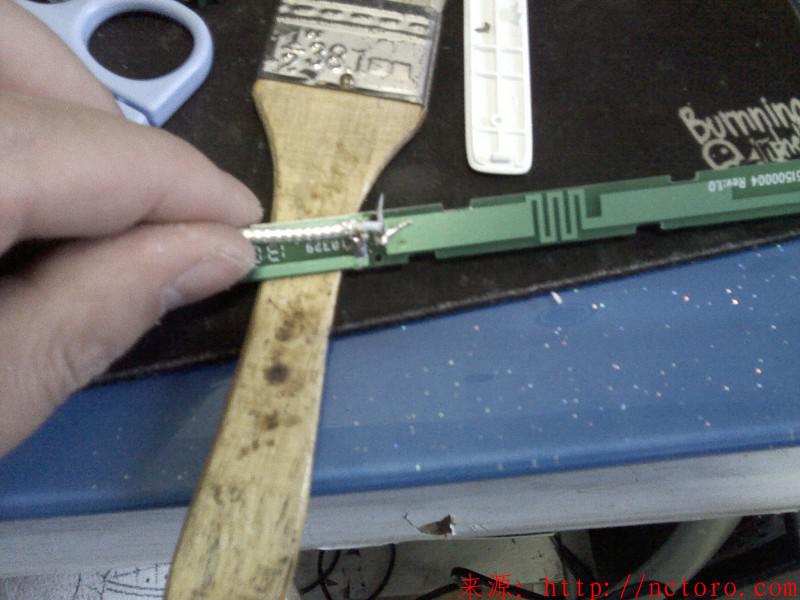

相对来说我自己焊的就惨不忍睹了，同样用的sma外螺内针的跳线：

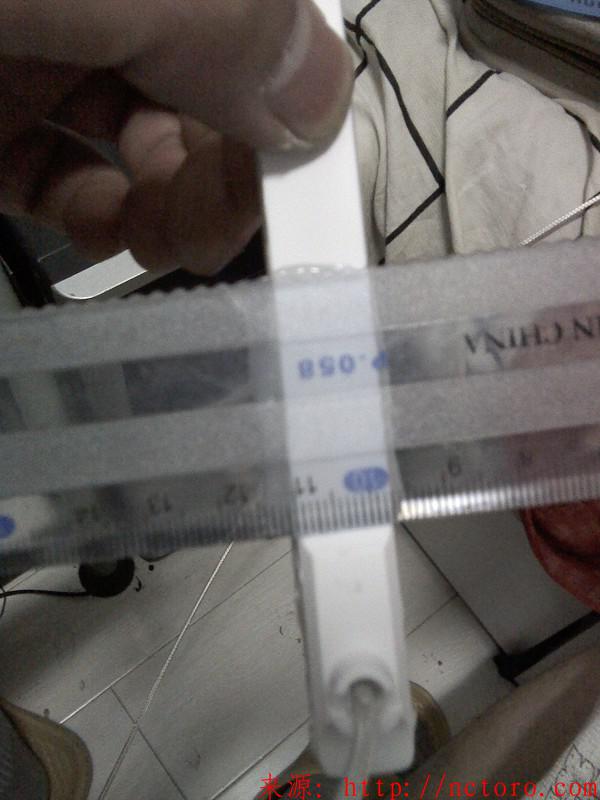

 具体细节：

完成的样子。



接下来就简单了，将延长线接到路由器主板上，将天线端接到延长线上。至于防水用了2个办法，延长线之间的接头用的防水胶布。

天线的外壳用的是 302硅橡胶，抗老化，密封好。

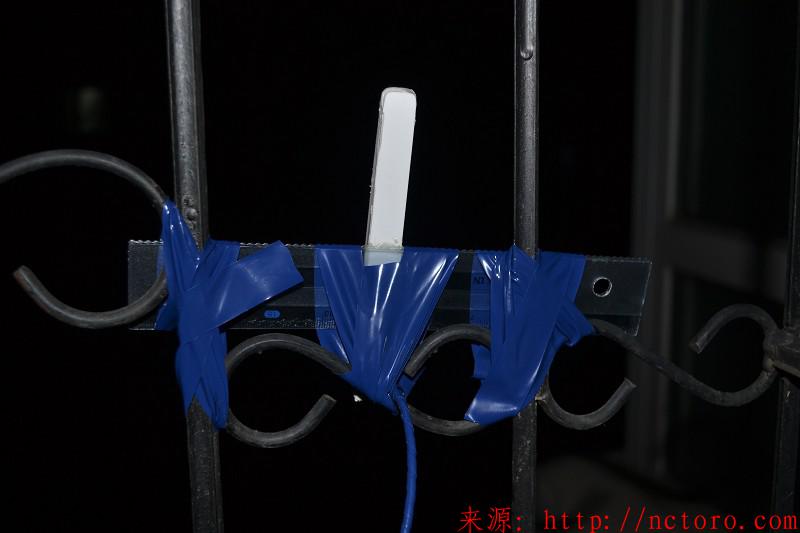

天线固定采用的是粘接和防水胶布的方式。

天线粘接用了哥俩好：

 一切具备，开始测试讯号：

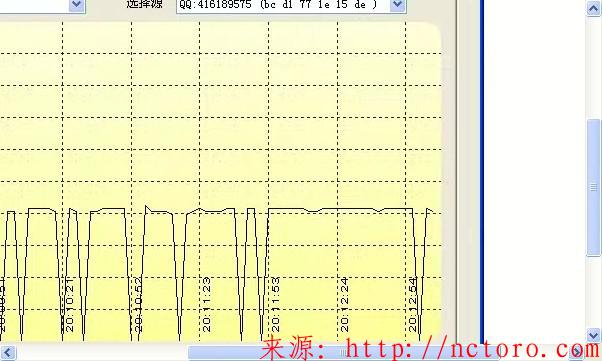

 使用mw305R原装天线的记录：

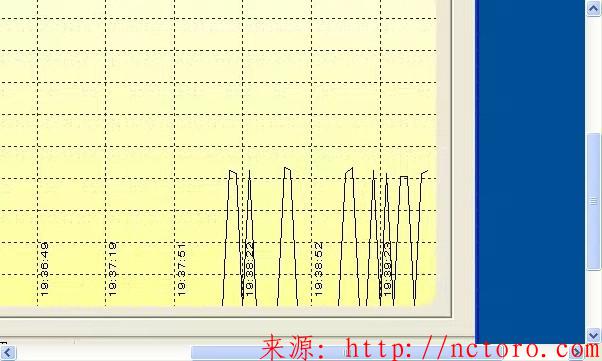

由于有丢包所以又折腾将原来的340G+的5dbi全向天线拆下来再次测试讯号：

看来mw305r自带的天线增益是比老的340G+强不少的。

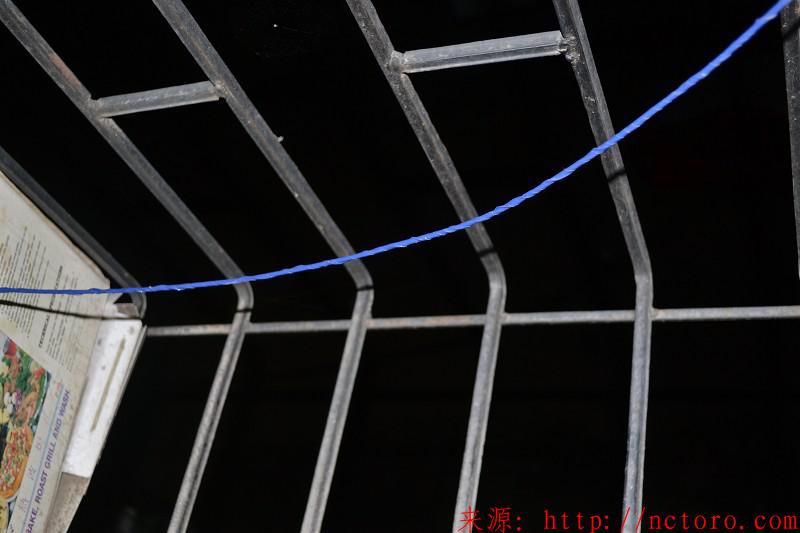

在找到讯号最佳位之后 固定：

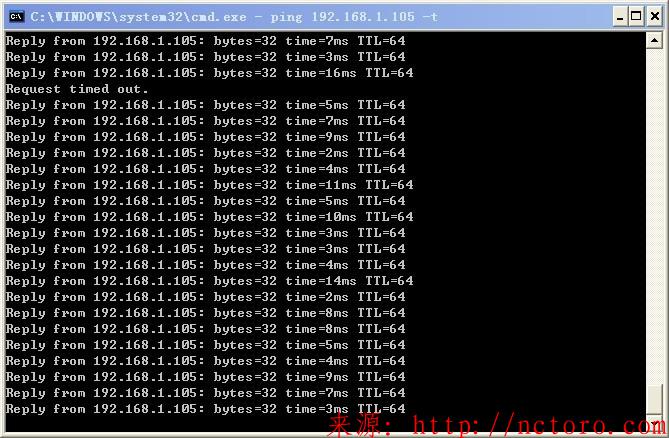

之后测试网速和ping值：

略有丢包，但是已经相当不错了。后期去朋友家开网页，玩QQ游戏等正常应用已经不会断线。
这 个还只是原装的5dbi的天线，要是用平板或者扇形的天线效果应该会更好。既然已经满足了经常使用的应用就先不折腾，看看以后效果咋样。还有需要提一句的 是这款自带的天线雨衰比较大，可能这是所有2.4G天线的通病。原来测试过一次电信级的无线热点覆盖，直线可视2KM情况下雨衰的数据包延时达到了平均 700～1500毫秒。雨停后延时降低为60～200左右。看来想要雨衰小得换更大功率的天线了。

以下是工具和摆放的照片：

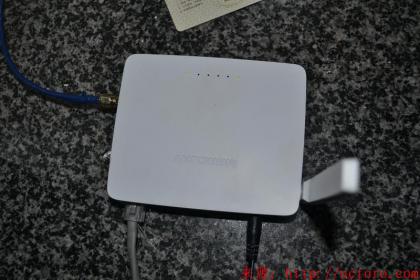

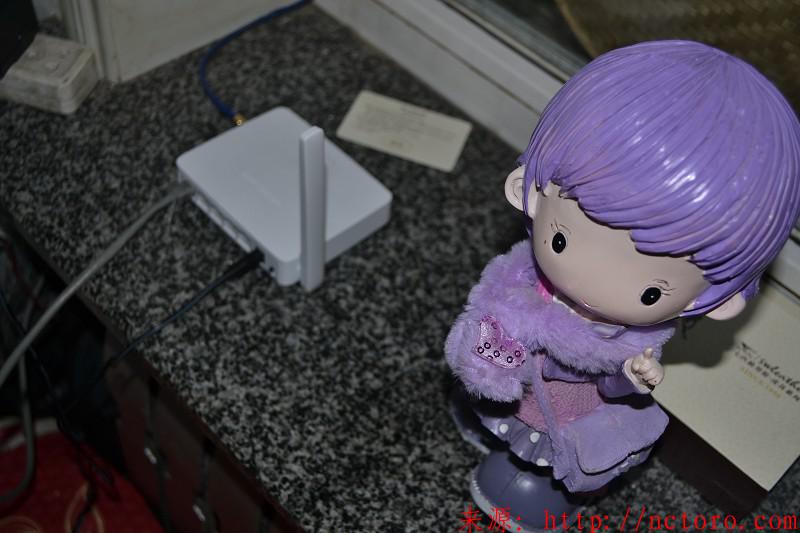

摆放的照片：

哈哈，来个清晰的：

此次改装基本成功。
